Product show You are here ：Home - Product show - -Weld Type Butterfly Valve
Weld
Weld Type Butterfly Valve
Detailed information

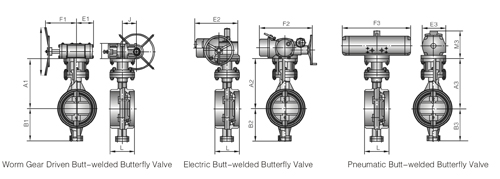

Main Outline Dimensions & Weight   Class 300

NPS L Worm gear actuation Electric Pneumatic c Weight(kg)
A1 B1 M1 E1 F1 J Do1 A2 B2 E2 F2 A3 B3 E3 F3 M3 Worm gear Electric Pneu- matic
3″ 114 295 132 114 84 198 84 200 295 132 467 513 295 132 126 390 175 34 - -
4″ 127 358 150 114 84 198 84 200 358 150 467 513 358 150 150 450 187 44 - -
5″ 140 365 167 168 117 267 145 250 365 167 467 513 365 167 280 762 270 58 - -
6″ 140 389 188 163 175 254 114 315 389 188 564 523 389 188 330 900 305 73 - -
8″ 152 417 221 163 175 254 114 315 417 221 615 544 417 221 405 1182 385 132 - -
10″ 165 465 252 185 239 404 145 315 465 252 615 544 465 252 405 1182 385 151 - -
12″ 178 546 290 185 239 404 145 315 546 290 823 513 546 290 405 1182 385 257 - -
14″ 190 579 318 221 300 465 191 400 579 318 823 513 579 318 445 1292 410 286 - -
16″ 216 642 368 221 300 465 191 400 642 368 945 513 642 368 445 1292 410 416 - -
18″ 222 673 396 221 300 465 191 400 673 396 945 544 673 396 500 1442 465 497 - -
20″ 229 701 422 254 300 559 269 400 701 422 945 544 701 422 500 1442 465 571 - -
24″ 267 775 495 254 399 559 269 400 775 495 945 544 775 495 630 1865 500 881 - -
28″ 292 904 559 305 510 648 351 400 904 559 1158 826 904 559 630 1865 500 1320
30″ 308 963 594 305 510 648 351 400 963 594 1158 826 963 594 - - - 1478 - -
32″ 318 1054 617 305 510 648 351 400 1054 617 1158 826 1054 617 - - - 1699 - -
36″ 330 1161 676 368 615 805 429 630 1161 676 1420 1039 1161 676 - - - 2379 - -
40″ 410 1242 719 368 615 805 429 630 1242 719 1420 1039 1242 719 - - - 2427 - -
42″ 430 1285 739 368 615 805 429 630 1285 739 1420 1039 1285 739 - - - 2685 - -
44″ 450 1310 764 368 615 805 429 630 1310 764 1420 1039 1310 764 - - - 2932 - -
48″ 470 1374 833 434 765 965 399 630 1374 833 1730 1069 1374 833 - - - 3545 - -

Main Outline Dimensions & Weight   Class 600

3″ 180 343 127 135 94 211 81 250 343 127 564 523 343 127 330 900 305 75 - -
4″ 190 371 160 170 152 267 145 250 371 160 615 544 371 160 405 1182 385 117 - -
5″ 200 388 178 163 175 254 114 315 388 178 615 544 388 178 405 1182 385 154 - -
6″ 210 401 196 163 175 254 114 315 401 196 823 513 401 196 405 1182 385 186 - -
8″ 230 447 221 163 175 254 114 315 447 221 823 513 447 221 445 1292 410 235 - -
10″ 250 544 290 185 239 404 145 315 544 290 945 513 544 290 445 1292 410 398 - -
12″ 270 610 307 220 300 465 191 400 610 307 945 544 610 307 500 1442 465 554 - -
14″ 290 640 330 220 300 465 191 400 640 330 945 544 640 330 500 1442 465 654 - -
16″ 310 701 391 254 400 559 269 400 701 391 945 544 701 391 630 1865 500 935 - -
18″ 330 716 406 254 400 559 269 400 716 406 945 544 716 406 630 1865 500 1085 - -
20″ 350 828 452 305 510 645 351 400 828 452 1158 826 828 452 630 1865 500 1610 - -
24″ 390 920 513 305 510 645 351 400 920 513 1158 826 920 513 - - - 1998 - -

Note: 1. The structural length of valve to ISO5752 14 series.
2. Welding Ends acc. to ASTM B16.25 specifications.

上一頁  [1] [2]
