Product show You are here :Home - Product show - -Weld Type Butterfly Valve
Weld
Weld Type Butterfly Valve
Detailed information

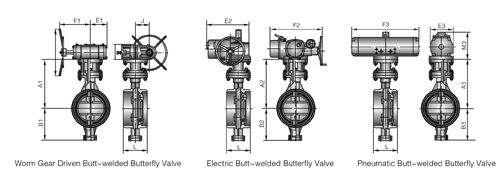

Main Outline Dimensions & Weight   Class 150

NPS L Worm gear actuation Electric Pneumatic Weight(kg)
A1 B1 M1 E1 F1 J Do1 A2 B2 E2 F2 A3 B3 E3 F3 M3 Worm gear Electric Pneu-
matic
3″ 114 295 135 115 84 198 84 200 295 135 513 467 295 135 115 344 140 32 37 -
4″ 127 305 155 115 84 198 84 200 305 155 513 467 305 155 115 344 140 35 39 -
5″ 140 322 167 115 84 198 84 200 322 167 513 467 322 167 126 4390 175 39 42 -
6″ 140 366 170 115 94 211 84 250 366 170 525 475 366 170 150 450 187 43 43 -
8″ 152 396 198 134 117 267 145 250 396 198 580 470 396 198 280 762 270 60 57 -
10″ 165 429 231 134 175 254 114 315 429 231 635 560 429 231 330 900 305 90 80 -
12″ 178 483 269 159 175 254 114 315 483 269 705 560 483 269 405 1182 385 107 104 -
14″ 190 498 297 159 239 404 145 315 498 297 765 615 498 297 405 1182 385 153 141 -
16″ 216 579 333 163 239 404 145 315 579 333 825 615 579 333 405 1182 385 207 197 -
18″ 222 630 366 163 239 404 191 315 630 366 875 820 630 366 445 1292 410 267 247 -
20″ 229 655 394 163 300 465 191 400 655 394 930 820 655 394 445 1292 410 327 307 -
24″ 267 744 452 185 300 465 191 400 744 452 1040 820 744 452 500 1442 465 473 427 -
28″ 292 790 511 185 300 465 191 400 790 511 1155 945 790 511 630 1865 500 653 667 -
30″ 308 815 536 220 300 559 269 400 815 536 1225 945 815 536 630 1865 500 760 773 -
32″ 318 874 577 220 300 559 269 400 874 577 1275 945 874 577 630 1865 500 1033 1047 -
36″ 330 899 602 255 300 559 269 400 899 602 1375 1145 899 602 - - - 1200 1213 -
40″ 410 1064 696 255 300 559 269 400 1064 696 1490 1145 1064 696 - - - 1487 1500
42″ 430 1092 721 255 300 559 335 400 1092 721 1550 1335 1092 721 - - - 1640 1637 -
44″ 450 1148 731 255 300 572 335 400 1148 731 1600 1335 1148 731 - - - 1800 1813 --
48″ 470 1270 800 320 300 572 335 400 1270 800 1715 1370 1270 800 - - - 2007 2020 -
52″ 490 1314 850 320 425 635 365 500 1314 850 1835 1370 1314 850 - - - 2720 2733 -
56″ 530 1384 895 320 425 635 365 500 1384 895 2005 1425 1384 895 - - - 2980 2993 -
60″ 570 1504 1025 355 425 635 365 500 1504 1025 2115 1425 1504 1025 - - - 3387 3420 -
64″ 600 2730 1630 - - - - - - - - - - - - - - - - -
66″ 600 2830 1670 - - - - - - - - - - - - - - - - -
73″ 670 3000 1765 - - - - - - - - - - - - - - - - -
80″ 760 3280 1885 - - - - - - - - - - - - - - - - -
84″ 760 3395 1945 - - - - - - - - - - - - - - - - -
96″ 760 3740 2140 - - - - - - - - - - - - - - - - -
112″ 760 4290 2390 - - - - - - - - - - - - - - - - -
120″ 760 4515 2505 - - - - - - - - - - - - - - - - -
140″ 800 4810 2650 - - - - - - - - - - - - - - - - -
160″ 900 5145 2800 - - - - - - - - - - - - - - - - -

Note: 1. The structural length of valve to ISO5752 14 series.
2. Welding Ends acc. to ASTM B16.25 specifications.



[1] [2]  下一頁
