Product show You are here :Home - Product show - -Cast Steel Y-strainer
Cast
Cast Steel Y-strainer
Detailed information

Applicable Standards

★Steel Valves. ASME B16.34
★Face To Face. ASME B16.10
★End Flanges, ASME B16.5
★Buttwelding Ends, ASME B16.25
★Inspection And Test, API 598

Design Description

▲Y-pattern Type
▲Bolted Bonnet Cap With Drain Plug
▲Perforated Stainless Steel Screen
▲Strainer Density 100 Mesh Design
▲Full Range Of Strainer Density
▲Renewable Strainer Density
▲Flanged Or Buttwelding Ends

Standard Material Specifiactions

NO. Part Name ASTM Material
Carbon steel Carbon steel 304 Type 316 Type 304L Type 316L Type 20 Alloy
1 Body A216 WCB A352LCB A351 CF8 A351 CF8M A351CF3 A351CF3M A351 CN7M
2 Disc A216WCB A352 LCB A351CF8 A351 CF8M A351CF3 A351CF3M A351 CN7M
3 Spring A240-304 A240-304 A240-304 A240-316 A240-304L A240-316L 20 Alloy
4 Bonnet 304+graphite 304+graphite 304+graphite 316+graphite 304+graphite 304+graphite 316+graphite
5 Bonnet Nut A193 B7 A193 B7 A193 B8 A193 B8M A193 B8 A193 B8M A193 B8M
6 Bonnet Bolt A194 2H A194 7 A194 8 A194 8M A194 8 A194 8M A194 8M
7 Bonnet Gasket A276 410 A276 410 304 SS 316 SS 304LSS 316L SS 20 Alloy

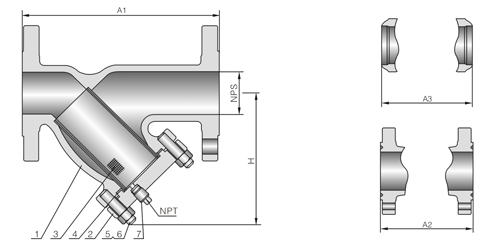

Main Outline Dimensions & Weight

NPS DN A1/A3 H PLUG (NPT) WT(Kg) A1/A3 H PLUG (NPT) WT(Kg)
Class150 Class300
1/2 15 5.50 140 3.38 87 1/8 2.1 0.8 5.50 140 3.38 87 1/8 2.5 1.2
3/4 20 6.00 152 4.12 105 1/2 2.3 1.2 6.00 152 4.12 105 1/2 3.4 1.8
1 25 6.50 165 4.50 114 1/2 3.1 1.4 6.50 165 4.50 114 1/2 4.2 2.3
11/2 40 8.00 203 6.12 156 1/2 6.2 3.7 8.00 203 6.12 156 1/2 8.6 4.8
2 50 9.00 229 7.12 181 1/2 9.7 6.7 9.00 229 7.12 181 1/2 11.2 8.2
21/2 65 11.00 279 10.25 259 3/4 23.5 16.5 11.00 279 10.25 259 3/4 29 20
3 80 12.50 318 11.50 293 3/4 28 22 12.50 318 11.50 293 3/4 38 27
4 100 14.50 368 12.75 324 3/4 37 28 14.50 368 12.75 324 3/4 57 39
6 150 18.50 470 17.62 448 3/4 67 59 18.50 470 17.62 448 3/4 105 74
8 200 23.50 597 21.00 535 3/4 91 78 23.50 597 21.00 535 3/4 176 131
10 250 26.50 673 27.12 690 1 135 113 26.50 673 27.12 690 1 230 164
12 300 30.50 775 30.75 780 1 168 151 30.50 775 30.75 780 1 360 268
in. mm in. mm in. mm in. RF BW in. mm in. mm in. RF BW
