| 用途： |
| 內螺紋連接球閥適用于中低壓管路，用于截斷或接通管路中的介質，其驅動方式一般為手動，也可采用氣動和電動。根據結構設計的不同，可分為三片式，兩片式及一片式。 |
| 型號、材料及主要參數 |

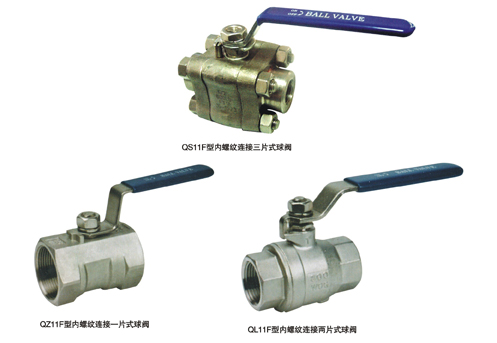

| 型號 |
QS11F-WP8 |
QS11F-WR8 |
QL11F-WP8 |
QL11F-WR8 |
QZ11F-WP8 |
QZ11F-WR8 |
| 結構特點 |
三片式、全全通徑通道，可以方便
的再線更換閥門內件。 |
兩片式、全通徑通道，結構較簡單。 |
一片式、縮徑通道，結構簡單。 |
| 連接形式 |
|
內螺紋連接（一般采用圓錐管螺紋，根據用戶要求，也可采用NNPT螺紋） |
|
| 公稱壓力 |
800PSI或1000PSI |
主要
零件材料 |
閥體、閥蓋
|
CF8
|
CF8M
|
CF8
|
CF8M
|
CF8
|
CF8M
|
球體、閥桿
|
0Cr18Ni9
(304)
|
0Cr17Ni12Mo2
(316)
|
0Cr18Ni9
(304)
|
0Cr17Ni12Mo2
(316)
|
0Cr18Ni19
(304)
|
0Cr17Ni12Mo2
(316) |
| 適用工況 |
密封圈 |
增強聚四氟乙烯/尼龍/鉬龍/對位聚苯 |
| 適用介質 |
硝酸類腐蝕性介質 |
硝酸類腐蝕性介質 |
硝酸類腐蝕性介質 |
硝酸類腐蝕性介質 |
硝酸類腐蝕性介質 |
硝酸類腐蝕性介質 |
| 適用溫度 |
≤1800℃(尼龍，鉬龍≤800℃) | |
 |

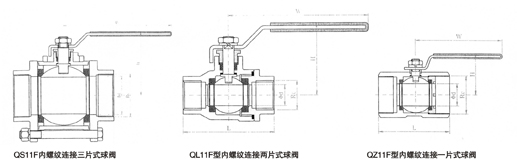

結構形式
|
公稱尺寸 |
|
尺寸(mm) |
重量 |
| DN |
NPS |
Rc
|
L |
d |
W |
H
|
(kg) |
| 三片式 |
10 |
3/8 |
3/8 |
60 |
10 |
95 |
57 |
0.4 |
| 15 |
1/2 |
1/2 |
75 |
14 |
110 |
68 |
0.5 |
| 20 |
3/4 |
3/4 |
80 |
19 |
110 |
70 |
0.7 |
| 25 |
1 |
1 |
90 |
25 |
140 |
80 |
1 5 |
32
|
11/4
|
11/4
|
110
|
32
|
140
|
85
|
1.9 |
| 40 |
11/2 |
11/2 |
120 |
38 |
180 |
100 |
2.7 |
| 50 |
2 |
2 |
144 |
50 |
180 |
110 |
3.9 |
| 65 |
21/2 |
21/2 |
186 |
64 |
200 |
130 |
7.1 |
| 80 |
3 |
3 |
206 |
76 |
250 |
150 |
11 5 |
| 100 |
4 |
4 |
240 |
100 |
250 |
170 |
20.5 |
| 兩片式 |
10 |
3/8 |
3/8 |
55 |
10 |
95 |
57 |
0.3 |
| 15 |
1/2 |
1/2 |
65 |
14 |
110 |
68 |
0.4 |
| 20 |
3/4 |
3/4 |
78 |
19 |
110 |
70 |
0 6 |
| 25 |
1 |
1 |
88 |
25 |
140 |
80 |
1 0 |
| 32 |
11/4 |
11/4 |
105 |
32 |
140 |
85 |
1.6 |
| 40 |
11/2 |
11/2 |
112 |
38 |
180 |
100 |
2.3 |
| 50 |
2 |
2 |
125 |
50 |
180 |
110 |
3.3 |
| 65 |
21/2 |
21/2 |
165 |
64 |
200 |
130 |
6 0 |
| 80 |
3 |
3 |
184 |
76 |
250 |
150 |
9 8 |
| 一片式 |
10 |
3/8 |
3/8 |
39 |
6 |
70 |
35 |
0.2 |
| 15 |
1/2 |
1/2 |
57 |
9 |
95 |
44 |
0.3 |
| 20 |
3/4 |
3/4 |
59 |
12 |
95 |
47 |
0.4 |
| 25 |
1 |
1 |
71 |
16 |
110 |
55 |
0 6 |
| 32 |
11/4 |
11/4 |
80 |
20 |
110 |
60 |
1.1 |
| 40 |
11/2 |
11/2 |
83 |
25 |
140 |
75 |
1.5 |
| 50 |
2 |
2 |
100 |
32 |
140 |
80 |
2.8 | |
