V型球閥(相關下載)
V型球閥
詳細信息
1 閥體 Body
2 閥座 Seat
3 O型圈 O Ring
4 平板彈簧 Disc spring
5 金屬纏繞墊 Metalwound gasket
6 預緊圈 Clamping ring
7 內六角螺釘 Socket head cap screw
8 球體 Ball
9 Pin
10 閥桿 Stem
11 平鍵 Flat Key
12 滑動軸承 Sliding beanng
13 填料 Packing
14 填料壓蓋 Packing gland
15 內六角螺釘 Socket head cap screw
16 推力軸承 Thrust bearing
17 O型圈 o Ring
18 金屬纏繞墊 Metalwound gasket
19 底蓋 Lower cover

Nominal diameter(in) NPS 1-12
Nominal pressure(Mpa) Cass 150-Class300
Materialsof
parts

NO.

Part name
Materials
Carbon steel                         Stainless steel
1 Body ASTM A216 WCB ASTM A351 CF8 ASTM A351 CF8M ASTM A351 CF3 ASTM A351 CF3M
2 Seat ASTM A105+HF ASTM A182 304+HF ASTM A182 316+HF ASTM A182 304L+HF ASTM A182 316L+HF
3 O Ring VITON
4 Disc spring 17-7PH
5 Metalwound gasket SST+Graphite
6 Clamping ring ASTM A105 . ENP ASTM A182 304 ASTM 182 316 ASTM 182 304L ASTM 182 316L
7 Socket head cap screw A193 B7M A320 88 A320 88M A320 88 A320 88M
8
Ball
ASTM A216 WCB+HF
ASTM A351 CF8+HF
ASTM A351 CF8M+HF
ASTM A351 CF3+HF
ASTM A351 CF3M+HF
9
Pin
ANSI 1035
ANS11035
ANS11035
ANS11035
ANS11035
10 Stem ASTM A182 F6a ASTM A182 304 ASTM A182 316 ASTM A182 304L ASTM A182 316L
11 Flat Key ANSI 1045 ANS11045 ANS11045 ANS11045 ANS11045
12 Sliding bearing MetaI+PTFE MetaI+PTFE MetaI+PTFE MetaI+PTFE MetaI+PTFE
13 Packing Graphite
14 Packing gland ASTM A216 WCB ASTM A216 WCB ASTM A216 WCB ASTM A216 WCB ASTM A216 WCB
15 Soket head cap screw A193 87M A193 87M A193 87M A193 87M A193 87M
16 Thrust beanng PTFE
17 O Ring VITON
18 Metalwound gasket SST+Graphite
19 Lower cover ASTM A105 . ENP ASTM A182 304 ASTM A182 316 ASTM A182 304L ASTM A182 316L

Applicable service

Appl:cable media
Water,steam,oil,gas,liquefled
petroleum gas and natural gas etc

Nitric acid

Acetic acid

Strong Oxidizer

Urea
condibons
Applicable temperature Regular products:=200℃,special orders:=425℃R(carbon steel) or=540℃(Cr-Mo steel, Cr-Mo-V steel, stainless steel)
Design and manufactu ring AP1608. AP16D
Face-to-face dimensions ASME B16.10、AP16D
Type of connecton Flange ASME B16.5 Wafer ASME B16.5
pressure test AP1598. APL6D
Transmission mode Manual,worrn and worm gear Uansmission,pneumatic,electric

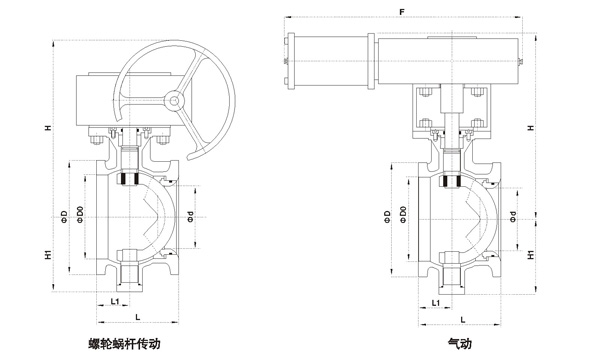

公稱壓力
公稱尺寸 尺寸(mm) 重量( kg)
DN NPS L L1 d D
D2
H1
F H
蝸輪 氣動 蝸輪 氣動
Class150 PN20 25 1 50 25 19 65 38 57 400 200 220 8 18
40 1-1/2 60 25 32 84 49 63 400 205 228 10 20
50 2 75 32 38 103 60 92 400 225 248 14 23
65 2-1/2 85 38 51 122 75 100 400 235 255 18 27
80 3 100 45 64 135 89 108 400 260 270 22 30
100 4 115 50 76 173 113 117 400 270 278 30 38
125 5 135 55 102 195 140 140 455 320 335 39 46
150 6 160 65 127 220 164 177 455 340 358 52 59
200 8 200 80 152 227 205 200 700 390 405 68 80
250 10 240 92 203 337 259 252 700 420 449 95 120
Class300 PN50 25 1 50 25 19 72 38 27 400 200 222 9 19
40 1-1/2 60 25 32 94 49 63 400 205 225 12 22
50 2 75 32 38 110 60 92 400 225 248 16 25
65 2-1/2 85 38 51 127 75 100 400 235 255 20 29
80 3 100 45 64 147 89 108 400 260 270 25 33
100 4 115 50 76 179 113 117 400 270 278 30 38
1253 5 135 55 102 214 140 140 455 320 335 45 52
150 6 160 65 127 249 164 177 455 340 358 60 67
200 8 200 80 152 305 205 200 700 390 405 80 92
250 10 240 92 203 359 259 252 700 420 449 110 135

公稱壓力 公稱尺寸 尺寸(mm) 重量( kg)
DN  L  L1  d  D  Dc  H1  F  H
蝸輪 氣動 蝸輪 氣動
PN16 25 50 25 20 73 38 57 400 200 222 9 19
40 60 25 32 93 49 63 400 205 228 11 21
50 75 32 38 108 60 92 400 225 248 15 24
65 85 38 50 128 75 100 400 235 255 19 28
80
100
45
64
142
89
108
400
260
270
23
31
100 115 50 76 162 113 117 400 270 278 29 37
125 135 55 100 192 140 140 455 320 335 39 46
150 160 65 125 218 164 177 455 340 358 52 59
200 200 80 150 273 205 200 700 390 405 67 79
250 240 92 200 329 259 252 700 420 449 93 118
PN25 25 50 25 20 72 38 57 400 200 222 9 19
40 60 25 32 93 49 63 400 205 228 11 21
50 75 32 38 108 60 92 400 225 248 15 24
65 85 38 50 128 75 100 400 235 255 19 28
80
100
45
64
142
89
108
400
260
270
23
31
100 115 50 76 168 113 117 400 270 278 30 39
125 135 55 100 194 140 140 455 320 335 40 49
150 160 65 125 224 164 177 455 340 358 54 64
200 200 80 150 284 205 200 700 390 405 70 85
250 240 92 200 341 259 252 700 420 449 98 124
PN40 25 50 25 20 72 38 57 400 200 222 11 22
40 60 25 32 93 49 63 400 205 228 13 24
50 75 32 38 108 60 92 400 225 248 18 29
65 85 38 50 128 75 100 400 235 255 23 36
80
100
45
64
142
89
108
400
260
270
27
38
100 115 50 76 168 113 117 400 270 278 35 48
125 135 55 100 194 140 140 455 320 335 47 62
150 160 65 125 224 164 177 455 340 338 60 78
200 200 80 150 291 205 200 700 390 405 83 98
250 240 92 200 353 259 252 700 320 449 118 154
