法蘭連接四通球閥(相關下載)
法蘭連接四通球閥
詳細信息
1.產品特點Features   2.主要零件及材質Main parts and Materials
四通換向球閥為X形垂直通道的球閥,它的特點是球體的兩條通道為X形布置,四個通道口徑均布于球體赤道圓周截面上,當球體沿順時針旋轉90時,能使相鄰的兩個通道實現兩兩互通。
Four-way direction changeable ball value is a king of ball value with X-pattern vertical bore.lt’sfeature is,the ball valves two bores are arranged to be X-pattem and its forbears are connected toeach other two of adjacant bores can be connected to each other.
本閥門系列可配置多種驅動裝置
TThis ball valve can be equippde with several types of operation device.
零件名稱 材質Material
Accessory name
GB ASTM
閥體、閥蓋Body、bonnet WCB A216-WCB
密封圈Seat PTFE、對位聚苯
PTFE、Counterpoint
polyphenyl
PTFE、對位聚苯
PTFE、Counterpoint
polyphenyl
球體Ball 1Cr18Ni9T1 SS 304
閥座、閥桿Seat、Stem 2Cr13 A276-410
雙頭螺柱
Dual-head double-screw bolt
35CrMoA A193-B7
3.主要性能規范Main Performance Spcification
公稱壓力
PN(mpa)
Nominal pressure
試驗壓力(MPa)Test presssure
殼體
Shell
高壓液密封
High-pressure
liquid seeling
低壓氣密封
Low-pressure
hermetic seeling
1.6 2.4 1.76  0.6
2.5
3.75
2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
應用規范
Applicable
Specification
適用介質
Applicable medium

水、油品、氣等非腐蝕介質和酸堿腐蝕介質
Non-corrosion medium such as water,oil products,
and gas, etc,and nitric acid corrosion medium
適用溫度
Applicable temperature

-25⌒280t
適用工況
Applicable
Operating
Mode
連接法蘭
Connectingflanger

JB79-94、GB9113、 HG20592-09、ANSIB16.5
檢驗試驗
Test and inspection

JB/T9092-99、AP1598
其余制造規范均按本廠標準
Other manufacturing standard is according to the standard of our factory

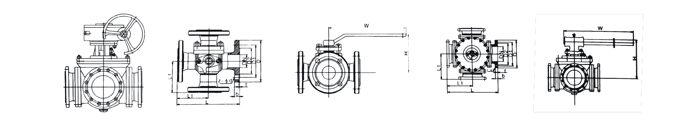

4.主要外形尺寸及連接尺寸表Form of Main Types and Connecting Dimension
公稱壓力
或壓力級
Norminal pressure
主要尺寸  公稱爾通徑DN(mn/in)Nominal diameter
15/1/2" 20/3/4" 25/1" 32/1/4" 40/11/2" 50/2" 65/2/1" 80/3" 100/4" 125/5" 150/6" 200/8"
PNl.6MPa L 150 150 180 200 220 240 260 280 320 380 440 550
PN2.5MPa L1 75 75 90 100 110 120 130 140 160 190 220 275
PN4.OMpa H 90 90 102 115 135 140 155 185 210 275 305 335
CLASS150 W 140 140 155 250 250 350 350 420 700 1000 1300 1800
其余的法蘭尺寸請參閱樣本《主要外型及連接尺寸表》
Please refer to the sample book of Form of Mian Types and Connecting Dimension for other flange dimension
