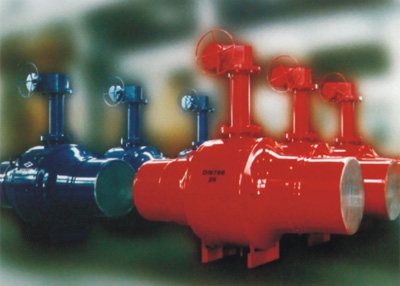

直埋（埋地）式全焊接球閥

詳細信息

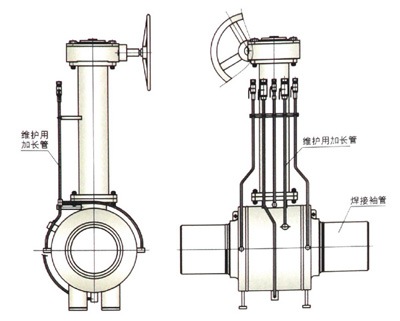

1、埋地工況設計Design for Buried Used Valve
埋地工況設計Design for Buried Used Valve用于埋地工況的閥門，設置閥門加長桿、維護用加長管（兩側通道排氣管+兩側閥座注脂管+閥體底部排污管）和控制閥，使閥門操作位置至于地面上方便于操作的位置。閥門表面耐腐蝕瀝青涂覆保護或環氧樹脂保護、現場管道跨接及陰極保護措施，適應埋地使用環境。
For buried valves , we use extended stem and extended pipe formaintaining use(vent pipe of the two sides port +injection valve of The two Side seat+drain valve of the body) and control valve to realize the purposeof operating the valve upper the ground . The valve is protected by tarpainting or epoxy and also take measures such as jumper and cathode protection to adjust to the buried using circumstance.

2、特點
    筒形閥體結構制造工藝較簡單，便于裝配定位，坯件制造所需模具簡單，且方便采用支撐板對球體進行固定。
    The simple structure of the tube type body makes it is easy to assemble and to make the mold needed to produce the blank.Also this ensures. The Convenience to fix the ball with the support plate.
3、筒形體組焊形式
    三體通過兩道對稱縱向焊縫組焊而成或兩體通過一道縱向焊縫組焊而成
    3 pc body connects each other by welded with two vertical seam or the 2 body is welded with each other with one vertical seam.

特點：該結構工藝性較好，便于閥桿部分的安裝，對于大口徑全焊接球閥尤其適合。（兩體適用于小口徑全焊接球閥，三體適用于大口徑全焊接球閥）
Characteristic:this Structure Has a wonderful structure which is convenient to assemble the stem part,and it is quite suitable for the full-welded valve With a large diameter.

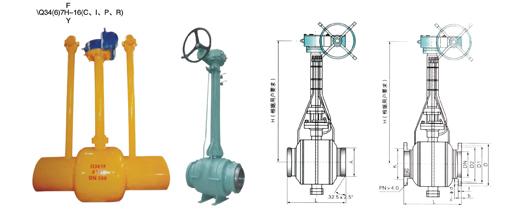

主要外形尺寸及重量Main Size of Oustide＆Weight PN16

公稱通徑DN	對焊連接尺寸 Butt Welding Connection Size(mm)		法蘭連接尺寸Flange connection dimension (mm)
Nominal Diameter	L	A	L	D	D1	D2	b	f	k	f2	n-Φd
50	216	65	178	165	125	99	16	2			4-18
65	241	80	190	185	145	118	18	2			4-18
80	283	95	203	200	160	132	20	2			8-18
100	305	115	229	220	180	156	22	2			8-18
150	457	165	394	285	240	211	24	2			8-22
200	521	225	457	340	295	266	24	2			12-22
250	559	280	533	405	355	319	26	2			12-26
300	635	330	610	460	410	370	28	2			12-26
350	762	385	686	520	470	429	30	2			16-26
400	838	440	762	580	525	480	32	2			16-26
450	914	490	864	640	585	548	40	2			16-30
500	991	550	914	715	650	609	44	2			20-30
600	1143	660	1067	715	650	609	44	2			20-33
700	1346	765	1245	960	820	820	50	5			20-36
800	1524	870	1372	1085	928	928	54	5			24-36
900	1727	970	1524	1185	1028	1028	58	5			24-39
1000	1780	1080	1721	1320	1140	1140	62	5			28-39
1200	2100	1290	2032	1530	1350	1350	70	5			28-42
1400	2250	1500	2300	1755	1560	1560	76	5			32-48

主要外形尺寸及重量Main Size of Oustide＆Weight PN25

公稱通徑DN	對焊連接尺寸 Butt Welding Connection Size(mm)		法蘭連接尺寸Flange connection dimension (mm)
Nominal Diameter	L	A	L	D	D1	D2	b	f	k	f2	n-Φd
50	216	70	216	165	125	99	18	2			4-18
65	241	85	241	185	145	118	20	2			8-18
80	283	100	283	200	160	132	20	2			8-18
100	305	120	305	235	190	156	24	2			8-23
150	457	170	403	300	250	211	28	2			8-25
200	521	230	502	360	310	274	30	2			12-25
250	559	285	568	425	370	330	32	2			12-30
300	635	335	648	485	430	389	34	2			16-30
350	762	390	762	555	490	448	38	2			16-33
400	838	445	838	620	503	503	40	2			16-36
450	914	495	914	670	548	548	46	2			20-36
500	991	556	991	730	609	609	48	2			20-36
600	1143	665	1143	845	720	720	58	2			20-39
700	1346	770	1346	960	820	820	50	8			24-42
800	1524	880	1524	1085	928	928	54	5			24-48
900	1727	980	1727	1185	1028	1028	58	5			28-48
1000	1780	1090	2083	1320	1140	1140	62	5			28-55
1200	2100	1300	2184	1530	1350	1350	70	5			32-55
1400	2250	1520	2300	1755	1560	1560	76	5			36-60

主要外形尺寸及重量Main Size of Oustide＆Weight PN40

公稱通徑DN	對焊連接尺寸 Butt Welding Connection Size(mm)		法蘭連接尺寸Flange connection dimension (mm)
Nominal Diameter	L	A	L	D	D1	D2	b	f	k	f2	n-Φd
50	216	70	216	165	125	99	18	2	88	4	4-18
65	241	85	241	185	145	118	20	2	110	4	8-18
80	283	100	283	200	160	132	20	2	121	4	8-18
100	305	120	305	235	190	160	24	2	150	4.5	8-23
150	457	170	403	300	250	218	30	2	204	4.5	8-25
200	521	230	502	375	320	282	38	3	260	4.5	12-30
250	559	290	568	450	385	345	42	3	313	4.5	12-34
300	635	340	648	515	450	408	46	4	364	4.5	16-34
350	762	395	762	570	510	465	52	4	422	5	16-34
400	838	450	838	660	585	535	58	4	474	5	16-41
450	914	500	914	685	610	560	60	4	524	5	20-41
500	991	560	991	755	670	612	62	4	576	5	20-42
600	1143	670	1143	890	795	730	62	5	678	5	20-48
700	1346	780	1346	995	900	835	68	5	768	5	24-48
800	1524	885	1524	1140	1030	960	76	5	876	5	24-58
900	1727	985	1727	1270	1168	1095	105	5	986	5	32-54
1000	1780	1095	2083	1238	1156	1100	114	5	1076	6	32-44
1200	2100	1310	2184	1467	1372	1302	133	5	1276	6	32-51
1400	2250	1530	2300	1718	1600	1518	152	5	1486	6	28-60

主要外形尺寸及重量Main Size of Oustide＆Weight PN64

公稱通徑DN	對焊連接尺寸 Butt Welding Connection Size(mm)		法蘭連接尺寸Flange connection dimension (mm)
Nominal Diameter	L	A	L	D	D1	D2	b	f	k	f2	n-Φd
50	292	75	292	180	135	99	26	2	88	4	4-23
65	330	90	330	205	160	118	26	2	110	4	8-23
80	356	105	356	215	170	132	30	2	121	4	8-23
100	406	125	406	250	200	160	34	2	150	4.5	8-25
150	495	175	495	345	280	240	38	2	204	4.5	8-34
200	597	235	597	415	345	300	44	3	260	4.5	12-34
250	673	295	973	470	400	352	48	3	313	4.5	12-41
300	762	348	762	530	460	412	54	4	364	4.5	16-41
350	826	405	826	600	525	475	60	4	422	5	16-41
400	902	455	902	670	585	525	66	4	474	5	16-48
500	1054	570	1054	800	705	640	70	4	576	5	20-54
600	1232	680	1232	930	820	750	76	5	676	5	20-58
700	1397	800	1397	1035	940	800	95	5	768	5	28-51
800	1651	910	1651	1149	1054	914	108	5	876	5	28-54
900	1880	1020	1880	1270	1168	1095	114	5	986	5	32-54
1000	1990	1140	1990	1280	1175	1100	133	5	1076	6	32-51
1200	2180	1320	2180	1525	1403	1308	152	5	1276	6	28-60
1400	2385	1550	2385	1753	1632	1550	190	5	1486	6	32-66

主要外形尺寸及重量Main Size of Oustide＆Weight PN100

公稱通徑DN	對焊連接尺寸 Butt Welding Connection Size(mm)		法蘭連接尺寸Flange connection dimension (mm)
Nominal Diameter	L	A	L	D	D1	D2	b	f	k	f2	n-Φd
50	292	80	292	195	145	99	28	3	88	4	4-26
65	330	115	330	220	170	118	30	3	110	4	8-26
80	356	135	356	230	180	132	32	3	121	4	8-26
100	432	185	432	265	210	156	36	3	150	4.5	8-30
150	559	245	559	355	290	211	44	3	204	4.5	12-34
200	660	310	660	430	360	284	52	3	260	4.5	12-36
250	787	355	787	505	430	345	60	3	313	4.5	12-41
300	838	410	838	585	500	409	68	3	364	4.5	16-48
350	889	465	889	655	560	465	74	4	422	5	16-48
400	991	535	991	715	620	535	82	4	474	5	16-48
500	1194	575	1194	813	724	665	95	5	576	5	24-45
600	1397	710	1397	940	838	768	102	5	678	5	24-50
700	1594	830	1594	1130	965	891	118	5	768	5	28-54
800	1778	970	1778	1194	1080	1000	125	5	876	5	28-60
900	2083	1055	2083	1315	1194	1100	131	5	986	5	28-67
1000	2337	1200	2337	1321	1213	1125	166	5	1076	5	32-60
1200	2400	1430	2400	1594	1461	1360	196	5	1276	5	32-74
1400	2480	1640	2480	1855	1695	1584	231	5	1486	5	32-86
