產品展示 PRODUCTS SHOW 當前位置:首頁 - 產品展示 - 球閥-供熱專用全焊接球閥
供熱專用全焊接球閥(相關下載)
供熱專用全焊接球閥
詳細信息
1、用途Use
適用于區域供熱(熱電聯產)、輸熱、輸油及除氧水等工業管錢。
Suitable for the pipeline to transfer cogeneration,cogeneration,heating,oil,deoxygenized water and etc.
2、結構特性Structure Features
閥門是由全焊接的閥體和增強四氟密封墊組成,閥門可在有雜質化學物質的情況下進行頻繁操作,運行可靠。采用浮動球結構,斜面彈性墊圈保證密封圈緊壓在球體之上,即使在壓力不穩定的情況下,閥門也可以保證良好的密封性。閥桿可加長,易用于保溫。
The valve is composed by a full welding body together with the RPTFE sealing which ensures the valve can work well in case of there are imoutries or chemical substance.Floating ball structure and the flexible seat will ensure the ball and the sealing connects each other tightly.Evon when the pressure is not stable,the valve can also have a good sealing. The stem can be extended which is good for keeping the tempeture stable.
3、技術規范Technical Specifications 4.主要零件與材質Main Parts and Materials
設計和制造Design and Manufacture AP16D. ASME B16.34. API 608. MSS-SP-72
結構長度Face-to-Face 按廠標Manufacture’s specification
連接端*Connection End 法蘭連接Flanged
ASME B16.5
  對焊連接Butt-Welding ASME B16.25
試驗和檢驗Test and Inspection AP1598. API 6D
防火試驗Fire Test API 607. API 6FA
閥門連接端對焊端尺寸可按用戶要求設計制造。
the dimension of welded end connection can be designed
and manufactured according to the buyers’s request.
零件名稱Part Name 材料Materials
手柄Handle 鍍鋅鋼
墊圈Retaining ring 不銹鋼
O型圈O-ring Viton
閥桿Stem 不銹鋼
密封圈Seal RPTFE(碳纖)
球Ball 不銹鋼
球座Ball seat 不銹鋼
備用墊圈Back-up ring 不銹鋼
彈性墊圈Spring washer 不銹鋼
球室Valve casing CS

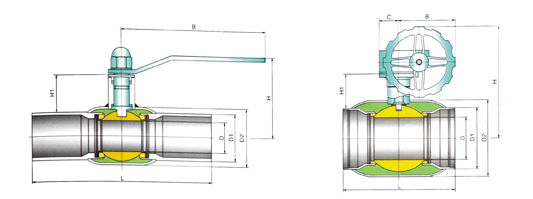

主要外形尺寸及重量Main Size of Oustide&Weight                                                              PN25/PN40
縮徑焊接,焊接Reduced Bore Welded/Welded 單位Unit: mm
DN PN L D D1 D2 H B c H1 Weight(KG) 扭矩(N.M)
10 40 230 10 172 33 7 98 145   22 0.5 1-2
15 40 230 10 21.3 33.7 98 145   22 0.5 1-2
20 40 230 15 26.9 42.4 103 145   23 0.7 3-4
25 40 230 20 337 48.3 118 145   34 1.0 5-7
32 40 260 25 42.4 60 3 121 145   34 1.4 8-11
40 40 260 32 48 3 76 1 120 190   43 1.8 12-18
50 40 300 40 60 3 88 9 127 190   44 2.6 25-32
65 25 300 50 76.1 114.3 170 280   71 4.4 38-45
80 25 300 65 88.9 139.7 185 280   77 5.6 55-65
100 25 325 80 114.3 168.3 210 280   102 8.4 110-120
125 25 325 100 139.7 177.8 253 400   102 134 200-250
150 25 350 125 168.3 219.1 273 600   107 18.0 300-340
200 25 400 150 219.1 273 300 900   123 36.3 450-480
250 25 530 200 273 355.6 345 1200   122 72.0 750-800
300 25 550 250 323.9 457 572 280 193 155 193 900-950
350 25 650 300 355.6 508 697 325 150 187 385 1200-1300
400 25 760 350 406.4 610 764 466 175 221 567 1 900-2000
500 25 914 400 508 680 810 466 175 221 746
600 25 1067 500 610 830 973 466 175 259 1568
