產品展示 PRODUCTS SHOW 當前位置:首頁 - 產品展示 - 球閥-液控緩閉偏心半球閥系列
液控緩閉偏心半球閥系列(相關下載)
液控緩閉偏心半球閥系列
詳細信息

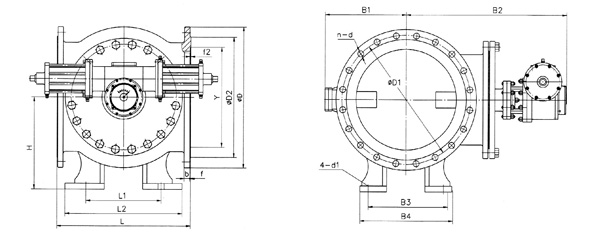

Ourtline Sketch and main 蓄能式液控緩閉偏心半球閥外形及連接尺寸圖
dimensions of storage tank hydraulic control slow closing eccentric semi-ball valve

驅動方式:手動偏心半球閥BQ347Y,氣動偏心半球閥BQ647Y,電動偏心半球閥
BQ947Y Drive mode: Manual eccentric half ball BQ347Y, pneumatic eccentric half ball BQ647Y, electric eccentric half ball BQ947Y.

HBQ7bp40F (H)蓄能式液控緩閉偏心半球閥主要外形及連接尺寸 (PN=1.OMpa)                                           單位 (mm)
Outline Sketch and main dimensions of HBQ7bp40F(H) storage tank hydra ulic control slow cloisng eccentric semo-ball valve
公稱通徑DN L
D
D1
D2
b
f
n
d
L1
L2
H
B1
B2
B3
B4
dl
200 292 340 295 265 24 4 8 23       240 808
250 330 395 350 320 26 4 12 23       326 830
300 390 445 400 370 26 4 12 23       280 838
350 430 505 460 429 28 4 16 23       305 860
400 530 565 515 480 32 4 16 28       365 930
500 630 670 620 582 34 4 20 28       440 1050
600 800 780 725 682 35 5 20 31 450 700 600 525 1105 450 550 32
700 900 895 840 794 35 5 24 31 500 750 670 555 1300 570 700 32
800 1000 1015 950 901 40 5 24 34 550 800 730 605 1350 650 780 35
900 1100 1115 1050 1001 40 5 28 34 600 850 780 670 1410 700 860 35
1000 1200 1230 1160 1112 42 5 28 37 650 900 830 755 1530 740 900 42
1100 1250 1340 1270 1222 42 5 28 37 700 950 890 755 1580 760 920 42
1200 1300 1455 1380 1328 45 5 32 40 750 1000 920 855 17010 790 950 42
1250 1400 1505 1430 1378 45 5 32 40 800 1050 970 855 1740 1140 1280 42
1300 1500 1575 1490 1425 45 5 32 43 850 1100 1000 1010 1765 840 1000
42
1400 1600 1675 1590 1530 46 5 36 43 900 1150 1080 1060 1930 880 1050 42
1500 1700 1785 1700 1640 46 5 36 49 950 1200 1130 1200 1970 900 1100 42
1600 1800 1915 1820 1750 50 5 40 49 1000 1250 1250 1250 20145 1100 1300 48
1750 2000 2065 1970 1900 50 5 44 49 1100 1300 1320 1325 2130 1300 1500 48
1800 2000 2115 2020 1950 52 5 44 49 1100 1350 1300 1370 2200 1300 1500 48
2000 2200 2325 2230 2150 54 5 48 49 1200 1450 1400 1470 2345 1500 1700 48

驅動方式:手動偏心半球閥BQ347Y,氣動偏心半球閥BQ647Y,電動偏心半球閥
BQ947Y Drive mode: Manual eccentric half ball BQ347Y, pneumatic eccentric half ball BQ647Y, electric eccentric half ball BQ947Y.

HBQ7bp40F(H)蓄能式液控緩閉偏心半球閥主要外形及連接尺寸(PN=1.6Mpa) 單位 (mm)
Outline Sketch and main dimensions of HBQ7bp40F(H) storage tank hydraulic control slow cloisng eccentric semo-ball valve
公稱通徑DN L
D
D1
D2
b
f
n
d
L1
L2
H
B1
B2
B3
B4
dl
200 292 340 295 265 24 4 12 23       240 808
250 330 405 355 320 24 4 12 27       326 830
300 390 460 410 375 26 4 12 27       280 838
350 430 520 470 429 28 4 16 27       305 860
400 530 580 525 480 32 4 16 31       365 930
500 630 715 650 609 34 4 20 34       440 1050
600 800 840 770 720 35 5 20 37 450 700 600 525 1105 450 550 32
700 900 910 840 794 35 5 24 37 500 750 670 555 1300 570 700 32
800 1000 1025 950 901 40 5 24 40 550 800 730 605 1350 650 780 35
900 1100 1125 1050 1001 40 5 28 40 600 850 780 670 1410 700 860 35
1000 1200 1255 1170 1112 42 5 28 43 650 900 830 755 1530 740 900 42
1100 1250 1370 1280 1222 42 5 28 43 700 950 890 755 1580 760 920 42
1200 1300 1485 1390 1328 45 5 32 49 750 1000 920 855 1700 790 950 42
1250 1400 1535 1440 1378 46 5 32 49 800 1050 970 855 1740 1140 1280 42
1300 1500 1585 1490 1425 50 5 32 49 850 1100 1000 1010 1765 840 1000 42
1400 1600 1685 1590 1530 54 5 36 49 900 1150 1080 1060 1930 880 1050 42
1500 1700 1820 1710 1640 54 5 36 49 950 1200 1130 1200 1970 900 1100 42
1600 1800 1930 1820 1750 56 5 40 56 1000 1250 1250 1250 2045 1100 1300 48
1750 2000 2080 1970 1900 60 5 44 56 1100 1300 1320 1325 2130 1300 1500 48
1800 2000 2308 2020 1950 60 5 44 56 1100 1350 1300 1370 2200 1300 1500 48
2000 2200 2345 2230 2150 65 5 48 62 1200 1450 1400 1470 2345 1500 1700 48
