法蘭連接浮動球閥(相關下載)
法蘭連接浮動球閥
詳細信息

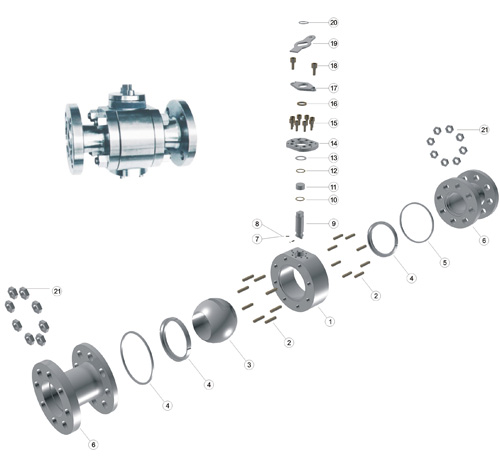

1 閥體 Body
2 雙頭螺柱 Stud
3 球體 Ball
4 閥座 Seat
5 防火密封墊片 Anti-fire Gasket
6 閥蓋 Bonnet
7 防靜電鋼球 Anti-static Ball
8 防靜電彈簧 Anti-sraticspring
9 閥桿 Stem
10 滑動墊圈 Sliding Washer
11 閥桿軸承 Stem Bearing
12 O型圉 o Ring
13 防火密封墊片 Anti-fire Gasket
14 密封蓋 Seal Cover
15 內六角螺釘 Hexagon Screw
16 填料 packing
17 填料壓蓋 Packing Gland
18 內六角螺釘 Hexagon Screw
19 限位塊 Stopper
20 彈性擋圈 Elastic Back ring
21 六角螺母 Hexagon Nut


主要材質 Main Materials
零件名稱Part Name A B C D E F
閥體Body A105 A105 A105 F304 F316 LF2
球體Bal A105+ENP F304 F316 F304 F316 LF2+ENP
閥桿Stem F6a F304 F316 F306 F316 F6a
螺栓Stud B7 B7M B7M B8M B8M L7M
螺母Nut 2H 2HM 2HM 8M 8M 7M
閥座Seat RPTE/PTFE/PPUNYLON/DEVLON/PEEK/MOLON
O型圈O Ring NBRNITON/EPOM
填料Packing GRAPHITE/PTFE
防火密封墊片Anti-fireGasket 304+GRAPHITE/316+GRAPHITE
技術參數
公稱　
壓力
 公稱
尺寸
DN		 尺寸(mm) 重量(kg)
L
 　 d

 　 D

 　 D1

 　 D2

 　 D3

 　 b

 　 f

 　 W H
Z-θd0

 手動

 蝸輪

 手動

 蝸輪

 手動

 蝸輪
PN16 15 130 15 95 65 45 　 16 2 4-14 140 　 85 　 3 　
20 130 20 105 75 58 　 18 2 4-14 140 　 90 　 4 　
25 140 25 1 15 85 68 　 18 2 4-14 150 　 99 　 5 　
32 165 32 140 100 78 　 18 2 4-18 180 　 105 　 7 　
40 165 38 150 1 10 88 　 18 3 4-18 200 　 126 　 8 　
50
 203
 50
 165
 125
 102
 　 18
 3
 4-18
 250
 　 140
 　 12
 　
65 222 65 185 145 122 　 18 3 8-18 300 　 165 　 17 　
80 241 76 200 160 138 　 20 3 8-18 350 　 178 　 23 　
100 305 100 220 180 158 　 20 3 8-18 500 305 230 380 35 　
125 356 125 250 210 188 　 22 3 8-18 800 305 280 405 52 　
150 394 150 285 240 212 　 22 3 8-22 800 305 310 460 76 　
200 457 201 340 295 268 　 24 3 12-22 1000 305 350 550 134 　
PN25　　　　　　 15 130 15 95 65 45 　 16 2 4-14 140 　 85 　 3 　
20 130 20 105 75 58 　 18 2 4-14 140 　 90 　 4 　
25 140 25 1 15 85 68 　 18 2 4-14 150 　 99 　 5 　
32 165 32 140 100 78 　 18 2 4-18 180 　 105 　 7 　
40 165 38 150 1 10 88 　 18 3 4-18 200 　 126 　 9 　
50
 203
 50
 165
 125
 102
 　 20
 3
 4-18
 250
 　 140
 　 12
 　
65 222 65 185 145 122 　 22 3 8-18 300 　 165 　 19 　
80 241 76 200 160 138 　 24 3 8-18 350 　 178 　 23 　
100 305 100 235 190 162 　 24 3 8-22 500 305 230 380 45 　
125 356 125 270 220 188 　 26 3 8-26 800 305 280 405 67 　
150 394 150 300 250 218 　 28 3 8-26 800 305 310 460 95 　
200 457 201 360 310 278 　 30 3 12-26 1000 305 350 550 170 　
　　　　　
PN40　　　　　　		 15 130 15 95 65 45 40 16 2 4-14 140 　 85 　 3 　
20 150 20 105 75 58 51 18 2 4-14 140 　 90 　 4 　
25 160 25 1 15 85 68 58 18 2 4-14 150 　 99 　 5 　
32 180 32 140 100 78 66 18 2 4-18 180 　 105 　 8 　
40 200 38 150 1 10 88 76 18 3 4-18 200 　 126 　 1 1 　
50
 230
 50
 165
 125
 102
 88
 20
 3
 4-18
 250
 　 142
 　 15
 　
65 290 65 185 145 122 110 22 3 8-18 300 　 165 　 20 　
80 310 76 200 160 138 121 24 3 8-18 350 305 178 330 29 　
100 350 100 235 190 162 150 24 3 8-22 500 305 230 380 48 　
125 400 125 270 220 188 176 26 3 8-26 800 305 280 420 68 　
150 403 150 300 250 218 204 28 3 8-26 800 305 310 480 98 　
200 502 201 375 320 285 260 34 3 12-30 1000 400 350 560 178 　
PN63　　　　 15 130 15 105 75 45 40 18 2 4-14 140 　 79 　 5 　
20 150 20 130 90 58 51 20 2 4-18 140 　 83 　 7 　
25 160 25 140 100 68 58 22 2 4-18 200 　 1 14 　 9 　
32 180 32 155 1 10 78 66 24 2 4-23 200 　 120 　 13 　
40 200 38 170 125 88 76 24 3 4-23 250 　 125 　 17 　
50 292 50 180 135 102 88 26 3 4-23 300 　 156 　 25 　
65 330 65 205 160 122 110 28 3 8-23 350 　 172 　 42 　
80 356 76 215 170 138 121 30 3 8-23 500 305 220 390 56 　
100 406 100 250 200 162 150 32 3 8-25 650 305 250 440 85 　
PNlOO 15 165 15 105 75 45 40 20 2 4-14 140 　 79 　 5 　
20 190 20 125 90 58 51 22 2 4-18 140 　 83 　 7 　
25 216 25 135 100 68 58 24 2 4-18 200 　 1 14 　 9 　
32 229 32 150 1 10 78 66 26 2 4-22 200 　 120 　 13 　
40 241 38 165 125 88 76 28 3 4-22 250 　 125 　 17 　
50 292 50 195 145 102 88 26 3 4-22 300 　 156 　 25 　
65 330 65 220 170 122 110 26 3 8-22 350 　 172 　 42 　
80 356 76 230 180 138 121 28 3 8-22 500 305 220 390 56 　
100 432 100 265 210 162 150 30 3 8-26 650 305 250 440 85 　
注：本表法蘭尺寸按GB/T 9112-9124標準尺寸。根據用戶要求，法蘭尺寸也可按HG/T 20592及JB/T 79-94標準尺寸設計制造。
