產品展示 PRODUCTS SHOW 當前位置:首頁 - 產品展示 - 球閥-Q45F T型三通球閥
Q45F(相關下載)
Q45F T型三通球閥
詳細信息

產品特點Features

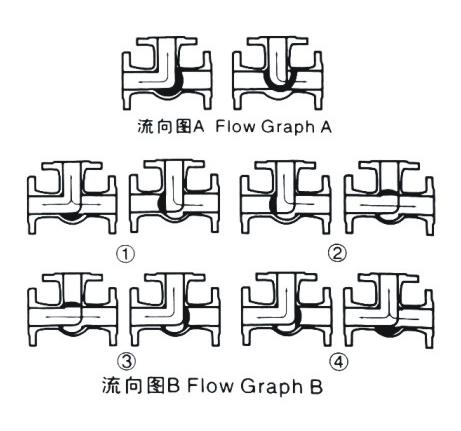

一、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直和兩個通道兩桶或關閉(如流向圖A)。
二、四閥座密封三通球閥造型美觀,結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流(如流向圖B)。
1.in the double-seat sealing design,the 3-way ball valve enjoyscompact structure,goodly configuration and favorable sealingperformance.The value could make a realization the switching offlow direction of the medium inside the pipeline,furthermore,it also could connect or shut-down the two orthogonal passages(As shown in Flow Graph A).
2.ln the 4-seat sealing design,the 3-way ball value enjoys reasonable,compact structure and goodly configuration.The value could not onlymake a realization the swithing off low direction of the medium insidethe pipeline,but also connect the 3 passages on another.Meanwhile,the value also features the capacity of shutting-down one of the 3passages while connecting the other 2 0nes for the flexible controlof the convergent flow or shunting of the medium in pipelines (As shown in Flow Graph B).
主要零件及材質Main parts and Material 主要性能規范 Main Performance Spcification
零件名稱 Accessory name
材質Material

GB

ASTM
閥體、閥蓋Body、bonnet WCB A216-WCB
密封圈Seat
PTFE、對位聚苯
PTFE、Counterpoint
polyphenyl
PTFE、對位聚苯
PTFE、Counterpoint
polyphenyl
球體BajI 1Cr18Ni9Ti SS 304
閥桿Stem 2Cr13 A276-410
雙頭螺柱
Dual-head
double-screw bolt
35CrMoA
A193-B7
備注:三通球閥一般采用兩閥座結構,如流向圖A所示兩種工況。選用兩閥座L型結構(即Q44型)。流向圖B中①和④兩種工況亦可選用兩閥座T型結構(即Q45型)。流向圖B中②和⑧兩種工況必須選用四閥座T型結構(即Q45型)。其余工況也可選用四閥座結構,但應在訂貨合同中注明閥座結構。如閥門有其他要求請參閱樣本填寫相應和要求代號。
公稱壓力
PN(MPa)
Norninal pressure
試驗壓力(MPa)Test pressure
殼體
Shell
高壓液密封
High-pressure
liquld sealing
低壓氣密封
Low-pressure
hermetic sealing
1.6 2.4 1.76   0.6
2 5 3.75
2.75
40 6 0 4.4
CLASS150 3.0 2.2
應用規范
Applicabla
Specification
適用介質
Applicable
medium
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
Non-corrsion medium such as water
and gas,etc,and nitric acid
corrosion medium
適用溫度
Applicable
temperature
-28 - 280℃
適用工況
Applicable
連接法蘭
Connectingflanger
JB79-94、GB9113、 HG20592-09、ANSIB16.5
Operating
Mode
檢驗試驗
Test and inspection
JB/T9092-99. AP1598
其余制造規范均按本廠標準
Other manufacturing standard is according to the standard of factory
Remarks:
Double-seat configuration design is generally utilized for 3-way ball value as shown in the 2 0pratingconditions in Folw Graph A which apply the L-Shaped construction with double-seat(Type Q44).With regard to the 2 condition of ①and ④ in flow Graph B,the T-shaped construction with double-seat could also be applied(Type Q45).ln the ② and ③ conditions in this graph, the choice of the cinstruction must be limited to T-shapedones with 4-seat(Type Q45).For other kinds of opeqating conditions, the construction with 4-seat could also be applied,however,the construction of the relevent valve seats should be referred in advance in the contractfor future delivery.For other requirements please refer to the sample of Organizing Methord for Types of Ball Valves and fill in corresponding code numbers as required.
公稱壓力
或壓力級
Norminal pressure
主要尺寸  公稱通徑DN(mm/in)Nominal diameter
15/l/2" 20/3/4’ 25/1" 32/1 1/4" 40/1’/2" 50/2" 65/21/2^" 80/3" 100/4" 125/5" 150/6" 200/8"
PNl.6MPa L 150 150 180 200 220 240 260 280 320 380 440 550
PN2.5MPa L1 75 75 90 100 110 120 130 140 160 190 220 275
PN4.OMpa H 90 90 102 115 135 140 155 185 210 275 305 335
CLASS 150 W 140 140 155 250 250 350 350 420 700 1000 1300 1800
其余的法蘭尺寸請參閱樣本《主要外形及連接尺寸表》
Please refer to the sample book of Form of Main Type and Commecting Dimension for other flange dimensions
