鑄鋼軟密封球閥(相關下載)
鑄鋼軟密封球閥
詳細信息

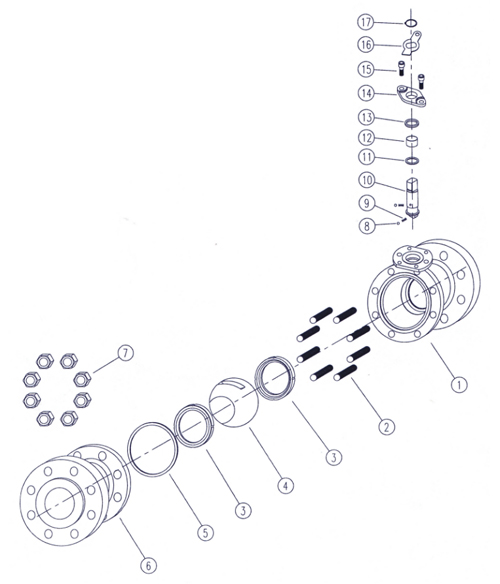

1 閥體 Bady
2 雙頭螺栓柱 Stud
3 閥座 Seat
4 球體 Ball
5 防火密封墊片 Antif-fire Gasket
6 側閥體 Bonnet
7 六角螺母 Hexaqon Nut
8 防靜電鋼球 Anti-Static Ball
9 防靜電彈簧 Anti-Sratic Spring
10 閥桿 Stem
11 滑動墊圈 Sliding Washer
12 滑動軸承 Stem Bearing
13 填料 packing
14 填料壓蓋 Packing Gland
15 內六角螺釘 Hexaqon Screw
16 限位塊 Stopper
17 彈性擋圈 Elastic Back Ring
主要材質 Main Materials
零件材料Part name A B C D E F
閥體 Bady WCB WCB WCB CF8 CF8M LFF
球體 Ball A105+ENP F304 F316 F304 F316 LF2+ENP

閥桿 Stem

 A105+ENP F304 F316 F304 F316 LF2+ENP
螺栓 Stud B7M B7M B7M B8 B8M L7M
螺母 Nut 2HM 2HM 2HM 8 8M 7M
閥座 Seat PTFE/PPL/NYLON/DEVLON/RPTFE/MOLON/PEEK
填料 Packing GRAPHITE/PTFE
防火密封墊片 Anti-fire Gasket 304+GRAPHITE
  306+GRAPHITE
技術參數
公稱
壓力
 公稱
尺寸
DN		 尺寸(mm) 重量
L d D D1 D2 D3 b f Z-+d0 W H (kg)
手動 蝸輪 手動 蝸輪 手動 蝸輪
PN16 15 130 14 95 65 45 　 16 2 4-14 140 　 85 　 3 　
20 130 19 105 75 58 　 18 2 4-14 140 　 90 　 4 　
25 140 25 1 15 85 68 　 18 2 4-14 150 　 99 　 5 　
32 165 32 140 100 78 　 18 2 4-18 180 　 105 　 7 　
40 165 38 150 1 10 88 　 18 3 4-18 200 　 126 　 8 　
50 203 51 165 125 102 　 18 3 4-18 250 　 140 　 12 　
65 222 64 185 145 122 　 18 3 8-18 300 　 165 　 17 　
80 241 76 200 1 60 138 　 20 3 8-18 350 　 178 　 23 　
100 305 102 220 1 80 158 　 20 3 8-18 500 305 230 380 35 　
125 356 127 250 210 188 　 22 3 8-18 800 305 280 405 52 　
150 394 152 285 240 212 　 22 3 8-22 800 305 310 460 76 　
200 457 203 340 295 268 　 24 3 2-22 1000 305 350 550 134 　
PN25 15 130 14 95 65 45 　 16 2 4-14 140 　 85 　 3 　
20 130 19 105 75 58 　 18 2 4-14 140 　 90 　 4 　
25 140 25 1 15 85 68 　 18 2 4-14 150 　 99 　 5 　
32 165 32 140 100 78 　 18 2 4-18 180 　 105 　 7 　
40 165 38 150 1 10 88 　 18 3 4-18 200 　 126 　 9 　
50
 203
 51
 165
 125
 102
 　 20
 3
 4-18
 250
 　 140
 　 12
 　
65 222 64 185 145 122 　 22 3 8-18 300 　 165 　 19 　
80 241 76 200 1 60 138 　 24 3 8-18 350 　 178 　 23 　
100 305 102 235 1 90 162 　 24 3 8-22 500 305 230 380 45 　
125 356 127 270 220 188 　 26 3 8-26 800 305 280 405 67 　
150 394 152 300 250 218 　 28 3 8-26 800 305 310 460 95 　
200 457 203 360 310 278 　 30 3 12-26 1000 305 350 550 170 　
　　　　　
PN40		 15 130 14 95 65 45 40 16 2 4-14 140 　 85 　 3 　
20 150 19 105 75 58 51 18 2 4-14 140 　 90 　 4 　
25 160 25 1 15 85 68 58 18 2 4-14 150 　 99 　 5 　
32 180 32 140 100 78 66 18 2 4-18 180 　 105 　 8 　
40 200 38 150 1 10 88 76 18 3 4-18 200 　 126 　 11 　
50
 230
 51
 165
 125
 102
 88
 20
 3
 4-18
 250
 　 142
 　 15
 　
65 290 64 185 145 122 1 10 22 3 8-18 300 　 1 65 　 20 　
80 310 76 200 160 138 121 24 3 8-18 350 305 178 330 29 　
100 350 102 235 1 90 162 150 24 3 8-22 500 305 230 380 48 　
125 400 127 270 220 188 176 26 3 8-26 800 305 280 420 68 　
150 403 152 300 250 218 204 28 3 8-26 800 305 310 480 98 　
200 502 203 375 320 285 260 34 3 12-30 1000 400 350 560 178 　
PN63 15 130 14 105 75 45 40 18 2 4-14 140 　 79 　 5 　
20 150 19 130 90 58 51 20 2 4-18 140 　 83 　 7 　
25 160 25 140 100 68 58 22 2 4-18 200 　 114 　 9 　
32 180 32 155 110 78 66 24 2 4-23 200 　 120 　 13 　
40 200 38 170 125 88 76 24 3 4-23 250 　 125 　 17 　
50 292 51 180 135 102 88 26 3 4-23 300 　 156 　 25 　
65 330 64 205 160 122 110 28 3 8-23 350 　 172 　 42 　
80 356 76 215 170 138 121 30 3 8-23 500 305 220 390 56 　
100 406 102 250 200 162 150 32 3 8-25 650 305 250 440 85 　
PNlOO 15 165 14 105 75 55 40 20 2 4-14 140 　 79 　 5 　
20 1 90 19 125 90 68 51 22 2 4-18 140 　 83 　 7 　
25 216 25 135 100 78 58 24 2 4-18 200 　 114 　 9 　
32 229 32 150 1 10 82 66 26 2 4-22 200 　 120 　 13 　
40 241 38 165 125 95 76 28 3 4-22 250 　 125 　 17 　
50 292 51 195 145 1 12 88 26 3 4-22 300 　 156 　 25 　
65 330 64 220 170 138 1 10 26 3 8-22 350 　 172 　 42 　
80 356 76 230 1 80 148 121 28 3 8-22 500 305 220 390 56 　
100 432 102 265 210 172 150 30 3 8-26 650 305 250 440 85 　
注：本表法蘭尺寸按GB/T9112-9124標準尺寸。根據用戶要求，法蘭尺寸也可按HG/T20592及JB/T79-94標準尺寸設計制造。
